2020-08-19
摘要: 传统燃气锅炉可调节性差,往往采用间歇运行方式,锅炉启停频繁,室内温度的波动幅度较大。全预混冷凝式燃气锅炉可无级调节,在部分负荷条件下高效率运行,避免频繁启停对锅炉的损害,室内温度平稳。
一、传统燃气锅炉
传统燃气锅炉燃烧器的风门相对开度往往恒定,且热功率调节仅有少数档位。在冬季进行供热时,当用户室内温度低于设定温度后,锅炉往往采用最大热功率运行。经过一段时间加热后,室内温度升高。为了保持室内温度相对恒定,锅炉必须降低热功率,甚至停机。停机后依靠锅炉中热水的余热来维持用户室内温度 ) 。当用户室内温度低于设定温度后,锅炉重新启动,重复之前的运行过程。
由此可见,传统燃气锅炉依靠锅炉频繁启停来维护室内温度恒定,而频繁开关机往往导致以下问题:
1. 室内温度波动幅度较大。
2. 缩短了锅炉及配件寿命。
3. 启动前及关闭后的吹扫,将炉内热量排放至大气中,造成热量损失。
4. 点火过程的燃烧不完全,导致了能量浪费。
5. 在低热功率情况下,过剩空气系数比较高,导致烟气热损失增大。
6. 由于供暖期大多数时间锅炉处于部分热负荷,影响了热效率。
二、全预混冷凝式燃气锅炉
全预混冷凝式燃气锅炉相对于传统燃气锅炉,热功率可在 20 %一 100 %范围内无级调节,而且热效率能够达到 100% 以上。因此,冷凝式燃气锅炉恰好适合供暖期大多数时间锅炉处于部分热负荷的情况,而且可以避免频繁启停对锅炉的损害。部分负荷率在 20 %~ 100 %范围内,冷凝式燃气锅炉的热效率随回水温度的下降而升高。主要原因是随着回水温度下降,冷凝式换热器回收的烟气凝结热量增大。
三、案例分析
某住宅小区采用地板辐射供暖系统,供热面积 1 . 5 × 10 m ,供暖室内设计温度为 2O ℃ ,设计热负荷为 825 kW 。原配置 1 台 1.4 MW 的传统燃气锅炉,设计热效率为 88 % 。由于传统燃气锅炉采用间歇运行,室内温度变化幅度较大,且能耗较高,改造时拟选用 1 台 1 MW 冷凝式燃气锅炉。

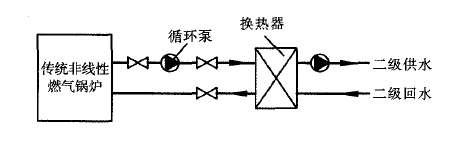

① 改造前
传统燃气锅炉只有一个档位 ( 对应满负荷运行 ) ,采用间歇运行。供暖某日的二级供回水温度、室内温度、室外温度的实测结果显示:锅炉的开启时间分别为 4 : 00 、 16 : 00 ,随着锅炉供水温度的变化,室内温度出现较大波动,用户的舒适性比较差。

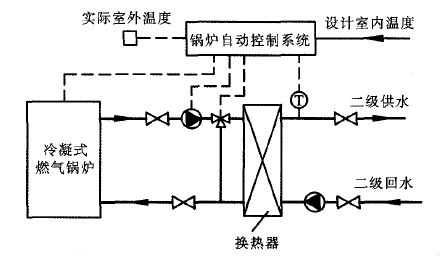

② 改造后
锅炉自动控制系统根据设计室内温度及实际室外温度计算出二级供水温度,将计算二级供水温度与实际二级供水温度进行比较,由锅炉自动控制系统控制锅炉的热功率,使得实际二级供水温度接近计算二级供水温度。
配置冷凝式燃气锅炉的供热系统采取连续运行,供暖某日二级供回水温度、室内温度、室外温度的实测结果显示:二级供水温度的变化趋势与室外温度相反。当室外温度降低时二级供水温度升高,当室外温度升高时二级供水温度下降。实际室内温度基本在 20 ℃附近,变化幅度非常小,用户的舒适性非常好。该日冷凝式燃气锅炉平均部分负荷率为 0 . 43 ,平均进水温度 ( 一级回水温度 ) 为 46 ℃。经计算可知,该日冷凝式燃气锅炉的平均热效率约 102 %。
结语: 由于传统燃气锅炉可调节性差,往往采用间歇运行方式,锅炉启停频繁,室内温度的波动幅度较大。全预混冷凝式燃气锅炉可无级调节,在部分负荷条件下高效率运行,避免频繁启停对锅炉的损害,室内温度平稳,极大的提高了用户的采暖舒适性。
